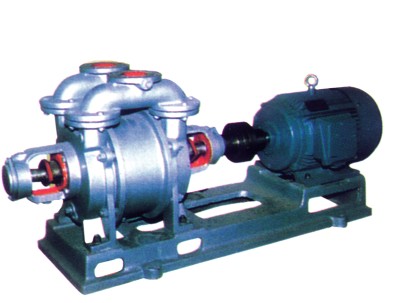

SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体中允许混有少量液体。
SK系列水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆炸气体时，不易发生危险，所以其应用更加广泛。
工作真空范围为-0.03---0.08MPa。 |
|
型号 |
抽气量(米3/分) |
真空泵极限压力MPaG |
电机功率(千瓦) |
泵转速(转/分) |
压缩机压力(兆帕) |
口径(mm) |
耗水量(升/分) |
|
最大 |
吸入压力为-0.06MPaG |
真空泵 |
压缩机 |
进 |
出 |
|
SK-1.5 |
1.5 |
1.35 |
0.091 |
3 |
4 |
1450 |
0-0.1 |
70 |
70 |
10-15 |
|
SK-3 |
3 |
2.8 |
0.094 |
5.5 |
7.5 |
1450 |
0-0.1 |
70 |
70 |
15-20 |
|
SK-6 |
6 |
5.4 |
0.094 |
11 |
15 |
1450 |
0-0.1 |
80 |
80 |
20-30 |
|
SK-9 |
9 |
8.1 |
0.094 |
15 |
22 |
1450 |
0-0.1 |
80 |
80 |
30-40 |
|
SK-12 |
12 |
11 |
0.094 |
18.5 |
30 |
970 |
0-0.1 |
80 |
80 |
40-50 |
|
SK-15 |
15 |
13.5 |
0.094 |
30 |
37 |
970 |
0-0.1 |
80 |
80 |
50-60 |
|
SK-20 |
20 |
18 |
0.094 |
37 |
55 |
730 |
0-0.1 |
150 |
150 |
60-80 |
|
SK-20B |
20 |
18 |
0.094 |
30 |
45 |
730 |
0-0.1 |
150 |
150 |
60-80 |
|
SK-30 |
30 |
27 |
0.094 |
55 |
75 |
730 |
0-0.1 |
150 |
150 |
70-100 |
|
SK-30B |
30 |
27 |
0.094 |
45 |
55 |
730 |
0-0.1 |
150 |
150 |
70-100 |
|
SK-42 |
42 |
37.2 |
0.094 |
75 |
90 |
730 |
0-0.1 |
150 |
150 |
95-130 |
|
SK-42B |
42 |
37.2 |
0.094 |
55 |
75 |
730 |
0-0.1 |
150 |
150 |
95-130 |
|
SK-60 |
60 |
54 |
0.094 |
90 |
132 |
550 |
- |
250 |
250 |
200-220 |
|
SK-85 |
85 |
76.5 |
0.094 |
132 |
185 |
550 |
- |
250 |
250 |
250-280 |
|
SK-120 |
120 |
110 |
0.094 |
185 |
280 |
490 |
- |
300 |
300 |
300-350 | |
|
SK-0.4、SK-0.8水环式真空泵及压缩机外形及安装尺寸图
|
|
|
代号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
d |
|
SK-0.4 |
245 |
140 |
285 |
34 |
421 |
200 |
263 |
270 |
80 |
60 |
G1" |
|
SK-0.8 |
270 |
140 |
310 |
34 |
464 |
200 |
263 |
270 |
80 |
78 |
G1" |
SK-1.5、SK-3水环式真空泵及压缩机外形及安装尺寸图
|
|
|
|
|
代号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
|
SK-15 |
947 |
25 |
172 |
180 |
215 |
130 |
289 |
475 |
420 |
355 |
470 |
392 |
342 |
248 |
|
SK-3 |
1122 |
25 |
172 |
260 |
215 |
130 |
289 |
475 |
454 |
355 |
504 |
420 |
370 |
300 |
|
代号 |
P |
R |
S |
T |
W |
d1 |
d2 |
d3 |
d4 |
d5 |
Z |
V |
底脚螺栓 |
|
SK-1.5 |
513 |
100 |
260 |
735 |
177 |
70 |
160 |
130 |
14 |
18 |
187 |
40 |
M16×400 |
|
SK-3 |
640 |
100 |
370 |
900 |
177 |
70 |
160 |
130 |
14 |
18 |
195 |
60 |
M16×400 | |
| |
|
SK-1.5、SK-3水环式真空泵及压缩机用气水分离器外形及安装尺寸 |
|
|
| |
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
P |
R |
|
240 |
50 |
760 |
500 |
70 |
620 |
380 |
965 |
40 |
230 |
70 |
300 |
150 |
150 |
140 |
275 |
|
Z1 |
Z2 |
Z3 |
Z4 |
Z5 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
d9 |
0 |
- |
|
G3/8" |
G1" |
G1/2" |
G1/2" |
G1.5" |
14 |
160 |
65 |
130 |
90 |
12 |
65 |
15 |
14 |
45° |
- | | | |
SK-6、SK-12、SK-20、SK-30、SK－42水环式真空泵及压缩机外形及安装尺寸图
|
|
| |
|
SK-6、SK-12、SK-20真空泵、压缩机及SK-30真空泵底脚安装尺寸 |
|
|
|
|
|
SK-30压缩机及SK-42真空泵底脚安装尺寸 |
|
|
|
|
|
代号
|
A |
B |
C |
D |
E |
F |
G/G1 |
H |
I |
J |
K |
L |
M |
N |
|
SK-6 |
真空泵 |
1432 |
114 |
370 |
457 |
30 |
235 |
800 |
1225 |
/ |
470 |
420 |
420 |
470 |
210 |
|
压缩机 |
1477 |
91 |
370 |
457 |
30 |
235 |
800 |
1225 |
/ |
470 |
420 |
420 |
470 |
210 |
|
SK-12 |
真空泵 |
1761 |
141 |
448 |
538 |
30 |
300 |
940 |
1468 |
858 |
580 |
520 |
460 |
520 |
280 |
|
压缩机 |
1831 |
141 |
448 |
538 |
30 |
300 |
990 |
1520 |
/ |
580 |
520 |
520 |
580 |
280 |
|
SK-20 |
真空泵 |
2100 |
141 |
491 |
609 |
30 |
340 |
1132 |
1780 |
/ |
690 |
630 |
630 |
690 |
350 |
|
压缩机 |
2370 |
159 |
491 |
609 |
30 |
340 |
1210 |
1895 |
686 |
690 |
630 |
720 |
780 |
350 |
|
SK-30 |
真空泵 |
2500 |
144 |
556 |
674 |
30 |
405 |
1270 |
2020 |
685 |
690 |
630 |
720 |
780 |
350 |
|
压缩机 |
2570 |
144 |
556 |
674 |
30 |
405 |
1295 |
2071 |
711 |
690 |
630 |
700 |
760 |
350 |
|
SK-42 |
真空泵 |
2720 |
144 |
630 |
750 |
30 |
480 |
1445 |
2221 |
711 |
690 |
630 |
700 |
760 |
350 |
|
代号 |
P |
R |
S |
T |
W |
X |
Z |
d1 |
d2 |
d3 |
d4 |
d5 |
n |
底脚螺栓 |
|
SK-6 |
真空泵 |
330 |
610 |
315 |
410 |
410 |
183 |
G1/2" |
80 |
130 |
14 |
160 |
18 |
4 |
M16×400
|
|
压缩机 |
330 |
610 |
315 |
410 |
410 |
183 |
G1/2" |
80 |
130 |
14 |
160 |
18 |
4 |
|
SK-12 |
真空泵 |
440 |
740 |
355 |
520 |
460 |
163 |
G1/2" |
80 |
150 |
14 |
180 |
27 |
4 |
M24×600 |
|
压缩机 |
440 |
755 |
370 |
520 |
520 |
178 |
G1/2" |
80 |
150 |
14 |
180 |
27 |
4 |
|
SK-20 |
真空泵 |
680 |
1010 |
485 |
650 |
650 |
220 |
G3/4" |
150 |
200 |
18 |
235 |
27 |
6 |
M24×600 |
|
压缩机 |
680 |
1015 |
490 |
650 |
720 |
225 |
G3/4" |
150 |
200 |
18 |
235 |
27 |
6 |
|
SK-30 |
真空泵 |
680 |
1010 |
485 |
650 |
720 |
220 |
G3/4" |
150 |
200 |
18 |
235 |
27 |
6 |
M24×600 |
|
压缩机 |
680 |
1015 |
490 |
650 |
708 |
225 |
G3/4" |
150 |
200 |
18 |
235 |
27 |
6 |
|
SK-42 |
真空泵 |
680 |
1015 |
490 |
650 |
708 |
225 |
G3/4" |
150 |
200 |
18 |
235 |
27 |
6 |
M24×600 | |
| |
|
SK-6、SK-12、SK-30水环式真空泵及压缩机气水分离器外形尺寸图 |
|
|
| |
|
代号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
Z1 |
Z1' |
Z2 |
n |
d1 |
d2 |
d3 |
d4 |
|
SK-6 |
740 |
320 |
250 |
500 |
60 |
80 |
220 |
870 |
1030 |
140 |
500 |
1.5" |
2.5" |
G1/2" |
4 |
160 |
130 |
65 |
14 |
|
SK-12 |
910 |
400 |
250 |
650 |
60 |
80 |
260 |
1080 |
1230 |
140 |
500 |
1.5" |
2.5" |
G1/2" |
4 |
185 |
150 |
80 |
18 |
|
SK-30 |
1070 |
610 |
250 |
650 |
60 |
80 |
260 |
1130 |
1408 |
140 |
500 |
1.5" |
2.5" |
G1/2" |
8 |
235 |
200 |
125 |
18 | |
| |
| 注：SK-20、SK-42与SK-30分离器通用。 |
SK-60、SK-85、SK-120水环式真空泵外形及安装尺寸图
|
|
| |
|
底脚安装尺寸 |
 |
|
|
|
代号 |
A1 |
A2 |
A3 |
B |
C |
D |
D1 |
D2 |
E1 |
E2 |
F |
H |
H1 |
H2 |
H3 |
H4 |
|
SK-60 |
1283 |
1430 |
620 |
1020 |
1088 |
1000 |
1089 |
1170 |
500 |
465 |
100 |
1915 |
695 |
525 |
1025 |
1474 |
|
SK-85 |
1283 |
1430 |
660 |
1020 |
1158 |
1000 |
1089 |
1170 |
500 |
465 |
100 |
1915 |
695 |
550 |
1110 |
1474 |
|
SK-120 |
1773 |
1528 |
620 |
1330 |
/ |
1400 |
1512 |
1612 |
640 |
705 |
100 |
2458 |
945 |
600 |
1255 |
1970 |
|
代号 |
H5 |
I |
J |
K |
L |
L1 |
L2 |
L3 |
M1 |
M2 |
N1 |
N2 |
P1 |
P2 |
S |
T |
|
SK-60 |
750 |
35 |
80 |
305 |
1928 |
1305 |
1000 |
815 |
1215 |
830 |
620 |
490 |
940 |
910 |
153 |
260 |
|
SK-85 |
750 |
35 |
80 |
305 |
2178 |
1510 |
1125 |
915 |
1465 |
990 |
690 |
630 |
940 |
1160 |
153 |
280 |
|
SK-120 |
1000 |
50 |
150 |
520 |
2340 |
1445 |
1224 |
926 |
1740 |
960 |
710 |
620 |
1210 |
1240 |
250 |
300 |
|
代号 |
a |
b |
c |
d |
e |
f |
g |
h |
i |
j |
k |
x |
G |
底脚螺栓 |
|
SK-60 |
370 |
250 |
335 |
18 |
205 |
100 |
170 |
18 |
18 |
36 |
36 |
15° |
G1" |
M30×500 |
|
SK-85 |
370 |
250 |
335 |
18 |
205 |
100 |
170 |
18 |
18 |
36 |
36 |
15° |
G1" |
M30×500 |
|
SK-120 |
435 |
300 |
395 |
23 |
205 |
100 |
170 |
18 |
18 |
48 |
48 |
0 |
G1.25" |
M42×630 | |
性能曲线
|
|
|
|
|
|
抽气量1.5~15m3/min压缩机工作性能曲线
|
抽气量1.5~15m3/min真空泵工作性能曲线 |
|
|
|
|
抽气量20~30m3/min压缩机工作性能曲线
|
抽气量20~120m3/min真空泵工作性能曲 |
|
|
|
|
